CHAPITRE 1
auteur: Philippe Moreau (U.P.J.V.)

UN LANGAGE ALGORITHMIQUE

Après une brève introduction, nous définirons les objets utilisables par la machine: les objets existants appelés constantes (1)types de bases - constantes) et ceux permettant un stockage temporaire appelés variables (2)variables et déclarations).

Puis, seront définis, les opérateurs pouvant agir sur ces objets (3)opérateurs et fonctions) ce qui permettra de construire des objets plus complexes (4)les expressions) que l'on pourra stockés en mémoire en utilisant les variables (5)l'affectation). On introduira également la notion de variables dimensionnées (6)variables indicées ou tableaux) permettant le stockage de plusieurs informations référencées par un même label.

On présentera ensuite les instructions qui permettent d'établir un dialogue entre le programme et l'utilisateur (7)afficher-lire)

Puis les structures de contrôle permettant l'écriture de programme (8)si..alors..sinon et 9)les boucles)

Enfin une notion essentielle qui permet, entre autre, de structurer un programme (10)les procédures et fonctions)


Vous trouverez également quatre séries d'EXERCICES:
- Une série concernant les sections de 1 à 5 et également la section 7 (Série 1-5.7)
- Une série concernant la section 8 (Série 8)
- Une série concernant les sections de 6 et 9 (Série 6.9)
- Et une série concernant la section10 (Série 10)
Ces exercices sont également accessibles à la fin de la dernière section concernée.

Introduction:
Le but, ici, n'est pas de définir un nouveau langage muni de ses contraintes de syntaxes et de sa panoplie d'instructions et fonctions, mais au contraire de se munir d'un langage simple à utiliser, facilement compréhensible et qui de plus permettra une "traduction" aisée dans un langage de programmation (On remarquera que ce langage est d'ailleurs assez proche des langages PASCAL et C). Ainsi, par exemple, les mots clés seront en français et la syntaxe ne sera pas trop rigoureuse.
Toutefois ce langage devra répondre aux exigences suivantes:
- il sera structuré
- il sera puissant
- il sera évolutif

1) types de base - constantes

Ce sont les objets que manipule un ordinateur: données numériques, alphanumériques ou booléennes.

- les entiers
Ce sont tous les entiers relatifs
Exemple: 1    5196    -487596    0
Remarque: Dans le Langage Algorithmique (L.A.) on supposera que les nombres entiers ne sont pas bornés.

- les réels
Ce sont tous les nombres réels
Exemple: 1    51    0.2648    25.5E-10    18E20
Remarque: De la même façon on supposera, dans le L.A. que tous les réels, même irrationnels (exemple: , ÷2) sont accessibles (sauf contre indication dans des cas spécifiques).

- les booléens
Ils sont au nombre de deux VRAI et FAUX

- les caractères
Ce sont tous les caractères connus
Exemple: 'a'    'z'    '0'    'ù'    ':'    '°'    ' ' etc

- les chaînes de caractères (chaînes)
Ce sont des séquences obtenues en concaténant plusieurs caractères
Exemple: 'bonsoir' 'il fait froid' '254.25' 'j''imagine'
Remarque: les constantes caractères ainsi que les constantes chaînes apparaîtront entres apostrophes.
La constante apostrophe sera représentée par une double apostrophe.



2) variables et déclarations

Au cours d'un traitement, il est nécessaire de pouvoir conserver certaines données afin de les exploiter ultérieurement. Pour cela on utilise des variables (emplacements mémoire) dans lesquelles l'ordinateur viendra stocker les données au cours du traitement.

Une variable est représentée par un identificateur (ou nom de la variable) qui est un mot répondant aux exigences suivantes:
- il est composé de lettres et de chiffres
- il commence par une lettre
Exemple: TOTO TITI fich rac min FLAG
Contre exemple: GK+ F- 2xlp

Remarques:
- il est fortement conseillé d'utiliser des identificateurs significatifs.
- Une variable (et donc son identificateur associé) est typée: elle prendra soit des valeurs entières, soit des valeurs réelles, etc
Le type de la variable est défini lors de la déclaration de celle-ci.

Déclaration
Toute variable doit être déclarée. Ceci se fait, avant l'utilisation de celle-ci, de la façon suivante:
Type de variable       liste d'identificateurs

Exemple:
ENTIER i , j , k
REEL min , x , rac
BOOLEEN flag , drap



3) opérateurs et fonctions

- les opérateurs arithmétiques
+ (addition) * (multiplication) % (division entière 17%3 donne 5)
- (soustraction) / (division) ^ (exponentiation)

- les opérateurs logiques
ET     OU     NON
Rappels:
- tables de vérités des fonctions logiques

- les opérateurs relationnels
= (égal) < (inférieur) <= (inférieur ou égal)
<> (différent) > (supérieur) >= (supérieur ou égal)

- l'opérateur concaténation
+ (réalisant la concaténation de deux chaînes de caractères)


- les fonctions numériques
Exemples:
cos (cosinus) sin (sinus) abs (valeur absolue) rac (racine carrée) etc
Remarque: On utilisera toutes les fonctions qui seront nécessaires. Il conviendra de définir celles-ci si le langage de programmation utilisé ne les possède pas.

- les fonctions sur les chaînes
Celles-ci seront également définies lorsque le besoin s'en fera sentir. A titre d'exemple la fonction longueur pourra être définie comme donnant le nombre de caractères contenus dans une chaîne de caractères.



4) les expressions

Moyen d'obtenir une valeur en utilisant les constantes, variables, opérateurs et fonctions.
Exemples:
'soir'
x
25
15 + 18 * (rac(f + 4 * x) - cos(3 * pi / x)) ^ 2
NOM + 's'
Important:Priorité des opérateurs arithmétiques dans une expression: l'application des différents opérateurs se fait dans l'ordre suivant: le -(unaire), ^ , * / et %, + et -
les opérateurs *, /, % ont la même priorité ainsi que les opérateurs + et -. L'application de ceux-ci se fera donc en procédant à une lecture classique (de gauche à droite).
Exemple: l'écriture - 2 + 4 * x ^ 2 / y * x + 2
correspond à l'expression:



5) l'affectation

notée <-- elle permet d'affecter, à une variable, une nouvelle valeur.

Syntaxe: Identificateur <-- expression
Exemples:
I <-- 5
nom <-- nom + prenom
min <-- 4 * pi - cos(x + y)
flag <-- VRAI
Remarque: La valeur représentée par l'expression doit être du même type que la variable. Toutefois si le résultat de l'expression est réel et la variable entière, on admettra que celle-ci peut recevoir la valeur calculée tronquée à la partie entière.



6) variables indicées ou tableaux

Dans certains cas, il est nécessaire de regrouper plusieurs données sous un même label (identificateur), on réserve alors un certain nombre de 'cases' en mémoire pour venir y stocker ces différentes données. L'ensemble de ces 'cases' en mémoire est alors appelé tableau.
Un tableau est donc référencé par un identificateur. De plus il faut pouvoir accéder à une 'case' de celui-ci; pour cela on utilise la notation suivante:
Identificateur [ N ] qui fait référence à la Nième case du tableau désigné par identificateur.

Exemple: Considérons un tableau T d'entiers.
T [ 5 ] <-- 25 affecte la valeur 25 à la 5ème case du tableau T.
x <-- T [ 4 ] met dans la variable x le contenu de la 4ème case de T.
Les tableaux peuvent également posséder plusieurs dimensions. C'est le cas lorsque l'on veut traiter un problème faisant appel aux matrices. Ainsi:
Exemple:
MAT [ i , j ] fera référence à la 'case' située à l'intersection de la ième ligne et de la jème colonne.
Remarque: Le ou les numéros de la 'case' spécifiée porte également le nom d'indice (indice de ligne, indice de colonne pour un tableau à deux dimensions).

Déclarations
On visualisera les variables indicées par le fait qu'elles seront suivies de crochets ouvrant et fermant.
Les tableaux des exemples seront déclarés sous la forme suivante:
ENTIER T [ ] , MAT [ ]

7) afficher, lire

Au cours de l'exécution d'un programme, il est indispensable de pouvoir communiquer avec l'ordinateur. Cela est rendu possible grâce à l'emploi des instructions afficher et lire.

afficher

Syntaxe: afficher liste d'expressions

permet d'afficher les différents résultats des calculs réalisés par les expressions.
Remarques:
- On ne se soucis pas de la forme d'affichage.
- On pourra également afficher des tableaux (exemple: afficher T [ ]) sans se préoccuper de la présentation.
- Il est souvent utile (voir nécessaire) d'afficher des messages lors de l'exécution d'un programme pour permettre l'interprétation des résultats affichés.
Exemples: afficher 'le montant hors taxe est:' , THT
afficher 'le plus grand est=' , max
afficher 'la racine carrée de ' , x , ' est ' , rac(x)

lire

Syntaxe: lire liste de variables

permet à l'utilisateur de rentrer des données.
Exemple: lire x , y
afficher x + y
Remarque: Dans le cas où la lecture d'un tableau n'est pas une contrainte à étudier, on pourra se contenter d'écrire "lire T [ ]" (si T est le tableau à entrer).


EXERCICES d'application sur les sections de 1 à 5 et également la section 7



8) Si alors sinon

Structure de contrôle permettant de rendre conditionnelle l'exécution de séquences d'instructions.

Syntaxe:
si condition alors
|
| séquence 1 d'instructions
|
sinon
|
| séquence 2 d'instructions
|
finsi

Si la condition est vraie alors le programme exécute la séquence1 d'instructions puis il se poursuit après l'instruction finsi, sinon (condition fausse) il exécute la séquence2 d'instructions. Le fonctionnement de cette structure peut se visualiser par le schéma suivant:

Remarque: Dans certain cas la séquence2 d'instructions n'existe pas; la syntaxe et le schéma sont alors réduits à la forme suivante:
si condition alors
|
| séquence 1 d'instructions
|
finsi
Exemple:
- calcul du minimum de deux nombres entiers
ENTIER A , B , MIN
AFFICHER 'donnez deux entiers'
LIRE A , B
SI A < B ALORS
MIN <-- A
SINON
MIN <-- B
FINSI
AFFICHER 'le minimum de ' , A , ' et de ' , B , ' est ' , MIN

ce qui peut s'écrire:
ENTIER A , B , MIN
AFFICHER 'donnez deux entiers'
LIRE A , B
MIN <-- B
SI A < B ALORS
MIN <-- A
FINSI
AFFICHER 'le minimum de ' , A , ' et de ' , B , ' est ' , MIN


EXERCICES d'application sur la section 8

9) les boucles

Il arrive fréquemment qu'un même type d'actions (suite d'instructions) se répète plusieurs fois dans un programme de façon consécutive. On a alors la possibilité et souvent l'obligation d'utiliser une structure dite de boucle.

- les boucles définies

Ces boucles sont appelées "définies" car c'est le programmeur qui spécifie le nombre de fois que la boucle doit s'exécuter.

Syntaxe:
pour variable allant de expression1 jusqu'à expression2 avec un pas de expression3 faire
|
| séquence d'instructions
|
finpour

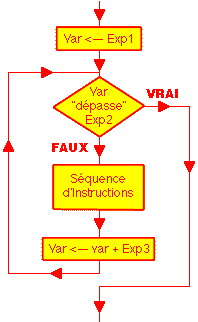

Remarque: La variable est appelée variable de contrôle ou indice de boucle.



A l'origine la variable de contrôle prend comme valeur, la valeur décrite par expression1.

Si la valeur de l'indice n'a pas "dépassé" la valeur décrite par expression2 alors la séquence d'instructions est exécutée.

Puis l'indice est incrémenté de la valeur décrite par expression3 et est à nouveau testé avec expression2.


Si la valeur de l'indice a "dépassé" la valeur décrite par expression2 alors le programme continu son exécution après l'instruction finpour.

Remarques:
- l'indice ne peut en aucun cas être modifié à l'intérieur de la boucle.
- le test est fait en début de boucle.
- on simplifie l'écriture par:
pour variable <-- expression1 jusqu'à expression2 pas expression3 faire
|
| séquence d'instructions
|
finpour



- fréquemment le pas prend la valeur 1. On écrira alors:



pour variable <-- expression1 jusqu'à expression2
|
| séquence d'instructions
|
finpour




Exemples:
- Somme des N premiers entiers naturels
ENTIER I , N , S
AFFICHER 'entrez une valeur entière'
LIRE N
S <-- 0
POUR I <-- 1 JUSQU'A N FAIRE
S <-- S + I
FINPOUR
AFFICHER 'la somme des ' , N , ' premiers entiers est ' , S
vous pouvez voir un exemple d'exécution de ce programme

- lecture des valeurs d'un tableau de données entrées par l'utilisateur ce qui peut s'écrire:
LIRE T [ ]
peut aussi s'écrire:
POUR I <-- 1 JUSQU'A N FAIRE
AFFICHER 'entrez la ' , I , ' ème valeur: ' ; LIRE T [ I ]
FINPOUR
Où N est le nombre d'éléments du tableau.



- les boucles indéfinies

Ici le programmeur ne sait pas combien de fois doit s'exécuter la suite d'instruction contenue dans la boucle et d'une manière générale, ces boucles se répètent jusqu'à ce qu'un certain événement se produise. Elles sont de deux types: les boucles "tant que" et "répète jusqu'à".

la boucle tant que

Syntaxe et schéma de fonctionnement:
tant que condition faire
|
| séquence d'instructions
|
fintantque



Remarques:
- fintantque sera souvent abrégé fintq ou même ftq.
- le test est fait en début de boucle (on peut donc simuler une boucle "pour" à l'aide d'une boucle "tant que").


Exemple: calcul de A modulo B (reste de la division, entière de A par B).
ENTIER A , B
AFFICHER 'calcul de A modulo B (A et B positifs)'
AFFICHER 'donnez deux entiers positifs'
LIRE A , B
AFFICHER A , ' modulo ' , B , ' = '
TANT QUE A >= B FAIRE
A <-- A - B
FINTANTQUE
AFFICHER A
vous pouvez voir un exemple d'exécution de ce programme


la boucle repete jusqu'à

Syntaxe et schéma de fonctionnement:
repete
|
| séquence d'instructions
|
jusqu'à condition




Remarques:
- le test de sortie est fait en fin de boucle.
- la séquence d'instructions s'exécute donc au moins une fois.


Exemple: contrôle de l'entrée d'un entier par l'utilisateur.
REPETE
AFFICHER 'donnez un entier ' ; LIRE N
JUSQU'A N = ent(N)

où ent(N) désigne la partie entière de N
vous pouvez voir un exemple d'exécution de ce morceau de programme

IMPORTANT: Des Conseils pour écrire une boucle




EXERCICES d'application sur les sections 6 et 9





10) procédures et fonctions

La notion de procédure est une notion fondamentale qui permet de:
- structurer un programme
- diviser les difficultés
- accroître la lisibilité d'un programme
- éviter les répétitions
-constituer des bibliothèques
Ainsi dès qu'une tâche est cernée et définie il est utile et souvent indispensable de faire une procédure reflétant cette tâche.

Exemple:
- affichage d'une matrice
- tracé d'une ligne
- calcul d'une équation
- etc



- les fonctions

portion de programme destinée à produire un résultat utilisable par la partie de programme appelante.

Syntaxe:
fonction type de base nom de la fonction(liste de paramètres)
déclaration des paramètres
déclaration des variables internes à la fonction
|
| corps de la fonction
|
| résultat (résultat du calcul effectué par la fonction)



Exemple: fonction calculant le PGCD (algorithme vu dans un exemple de boucle)
FONCTION ENTIERE PGCD(A , B)
DONNEES ENTIERES A , B
ENTIER R
TANT QUE B <> 0 FAIRE
R <-- A - (A % B) * B
A <-- B
B <-- R
FINTANTQUE
RESULTAT (A)




Remarques:
- la liste de paramètres se présente sous la forme d'une liste de variables dont les noms sont propre à la fonction.
- si besoin est, on peut également déclarer des variables internes à la fonction, là encore les noms de ces variables sont propre à la fonction.
- la communication entre le programme (ou portion de programme) appelant et la fonction se fait grâce aux paramètres et au "résultat".

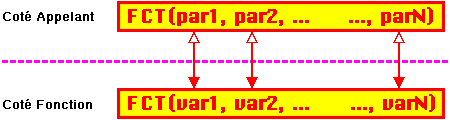

IDEE: On peut se représenter le passage de la portion de programme appelante à la fonction (et de la fonction au programme appelant) comme une sorte de frontière (virtuelle) par laquelle passent des informations qui obéissent à certaines règles. Ainsi certaines informations peuvent passer de la partie appelante vers la fonction, alors que d'autres passent de la fonction au programme appelant. Ceci dépendra du type choisi, lors de la déclaration des paramètres.


On distingue trois types de paramètres:

- les données:

la fonction utilise la valeur du paramètre mais n'apporte aucune modification du coté appelant.
coté appelant, le paramètre peut être sous la forme d'une expression.



- les données résultats

la fonction utilise la valeur du paramètre mais, si celui-ci est modifié dans la fonction, cette modification est reportée du coté appelant.
coté appelant, le paramètre doit être une variable.


- les résultats

la fonction n'utilise pas la valeur du paramètre mais celui-ci sera affecté dans la fonction et cette valeur sera retransmise du coté appelant.
coté appelant, le paramètre doit être une variable.



- la sortie de la fonction est assurée par l'instruction résultat qui a pour effet de renvoyer le résultat d'un calcul effectué par la fonction.
Cette instruction peut être placée à un endroit quelconque de la fonction (il faudra toutefois s'assurer que l'instruction est utilisée pour la sortie de fonction). L'instruction "résultat" peut également apparaître plusieurs fois à l'intérieur d'une même fonction.


Utilisation d'une fonction: Une fonction s'utilise telle une valeur
Exemples:
P <-- PGCD(A , B)
Q <-- PGCD(A , PGCD(B , C + 5) + 1)

- il semble évident que la position des expressions et variables au moment de l'appel conditionne l'interprétation de celles-ci à l'intérieure de la fonction.




- les procédures

portion de programme destinée à réaliser un traitement utilisable par la partie de programme appelante.

Syntaxe:
procédure nom de la procédure (liste de paramètres)
déclaration des paramètres
déclaration des variables internes à la procédure
|
| corps de la procédure
|
retour

Exemple: procédure calculant le PGCD
PROCEDURE PGCD(A , B , C)
DONNEES ENTIERES A , B
RESULTAT C
ENTIER R
TANT QUE B <> 0 FAIRE
R <-- A - (A % B) * B
A <-- B
B <-- R
FINTANTQUE
C <-- A
RETOUR


Remarques:
- la procédure diffère de la fonction, essentiellement par le fait qu'elle ne produit pas de résultat. Sur l'exemple on s'apperçoit que ce n'est pas réellement un handicap et que l'on pourrait se contenter que de le notion de procédure.

- de même que pour la fonction, bien que souvent placée en fin, l'instruction retour peut apparaître plusieurs fois dans la procédure.

- la procédure s'utilise telle qu'une instruction
Exemple: PGCD(I , J , K) ; AFFICHER ' le PGCD de ' , I , ' et de ' , J , ' est: ' , K



Une Notion Importante: La Récursivité

La récursivité se constate lorsqu'une procédure (ou fonction) fait appel à elle-même. Mais la notion de récursivité va bien au delà de cette constatation.

Ainsi, pour un problème donné; la façon de concevoir sa résolution peut passer par une solution itérative ou bien par une solution récursive. Pour aboutir à une solution récursive il faut pouvoir énoncer la résolution d'un problème P en évoquant, dans l'algorithme mis en oeuvre, la résolution du même problème P (mais avec des données différentes).

Exemple:

Reprenons le problème du calcul du PGCD de deux nombres entiers A et B (A > B >=0). La solution (commentée dans l'exemple d'écriture d'une boucle) tient compte de l'énoncé de l'algorithme en langage naturel et aboutie, logiquement, à l'écriture d'un algorithme itératif; et donc à la fonction suivante:

Mais on aurait pu énoncer l'algorithme de calcul, de la façon suivante (algorithme récursif):

Après de première division
On peut constater que: Le PGCD de A et de B est identique à celui de B et de R

PGCD de A et B = PGCD de B et R

Ce qui induit alors la notion de récursivité (le calcul d'un PGCD revient à calculer un autre PGCD). On en déduit alors l'écriture de la fonction suivante:

Remarque: Lors de l'écriture d'une procédure récursive, on peut transposer les conseils d'écriture d'une boucle.
Les problèmes liés à l'initialisation étant souvent résolus par l'écriture de l'appel de la procédure (ou fonction).



EXERCICES d'application sur les sections 6 et 9



Auteur: Philippe Moreau (U.P.J.V.)
