Un service SOAP-RPC déployé sur TOMCAT
1. Récupérez les packages et lancez tomcat
Dans /opt, décompresser :
demo/ jakarta-tomcat-3.2.4/ xerces-1_2_3/ jaf-1.0.2/ javamail-1.2/ soap-2_2/
Préparez les variables :
JAVA_HOME=......./j2sdk1.4.0 TOMCAT_HOME=/opt/jakarta-tomcat-3.2.4 PATH=$JAVA_HOME:$PATH export JAVA_HOME PATH TOMCAT_HOME
Essayez Tomcat :
cd $TOMCAT_HOME/bin startup.sh

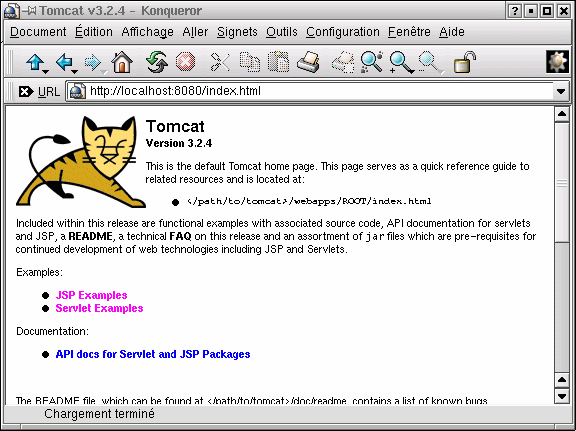

essayer http://localhost:8080 dans un Navigateur
shutdown.sh
Configurez Tomcat pour Soap :
en changeant l'ordre du CLASSPATH dans tomcat.sh : d'abord xerces.java
il suffit de mettre le old Classpath avant l'ajout et non le
contraire !
Ajoutez les packages nécessaires :
SOAP_HOME=/opt/soap-2_2 ; export SOAP_HOME
CLASSPATH=/opt/xerces-1_2_3/xerces.jar:/opt/javamail-1.2/mail.jar
CLASSPATH=$CLASSPATH:/opt/jaf-1.0.2/activation.jar
CLASSPATH=$CLASSPATH:$SOAP_HOME/lib/soap.jar:$SOAP_HOME
export CLASSPATH
et celui de notre demo :
CLASSPATH=$CLASSPATH:/opt/demo export CLASSPATH
démarrez tomcat
2. l'application sur le serveur et le client
mettez dans demo et compilez :
// le service RPC simplissime
public class Calcul {
public double getDouble(double valeur) {
return (2 * valeur);
}
}
// le Client
import java.net.*;
import java.util.*;
import org.apache.soap.*; // Body, Envelope, Fault, Header
import org.apache.soap.rpc.*; // Call, Parameter, Response
public class ClientCalcul {
public static void main( String[] arg ) throws Exception {
if (arg.length != 1) {
System.out.println("erreur : usage java ClientCalcul valeur");
System.exit(1);
}
URL url = new URL("http://localhost:8080/soap/servlet/rpcrouter");
String urn = "urn:calcul"; // nom du service
Call call = new Call(); // prepare un appel Soap
call.setTargetObjectURI( urn );
call.setMethodName( "getDouble" ); // méthode invoquée
call.setEncodingStyleURI( Constants.NS_URI_SOAP_ENC );
Vector params = new Vector();
params.addElement( new Parameter( "valeur", Double.class,
new Double(arg[0]), null));
call.setParams( params ); // les paramètres de la méthode
try {
System.out.println("invoke service\n" + " URL= " + url
+ "\n URN =" + urn );
Response response = call.invoke( url, "" ); // lancer l'appel
if( !response.generatedFault() ) {
Parameter result = response.getReturnValue(); // le résultat
System.out.println( "Result= " + result.getValue() );
} else {
Fault f = response.getFault(); // an error occurred
System.err.println( "Fault= " + f.getFaultCode() + ", "
+ f.getFaultString() );
}
} catch( SOAPException e ) {
System.err.println( "SOAPException= " + e.getFaultCode()
+ ", " + e.getMessage() );
}
}
}
3. Déployez l'application sur le serveur
mettez dans demo le fichier DeploymentDescriptor.xml :
<isd:service xmlns:isd="http://xml.apache.org/xml-soap/deployment"
id="urn:calcul">
<isd:provider type="java"
scope="Application"
methods="getDouble">
<isd:java class="Calcul" static="false"/>
</isd:provider>
<isd:faultListener>org.apache.soap.server.DOMFaultListener</isd:faultListener>
</isd:service>
déployez sur le serveur :
cd /opt/demo java org.apache.soap.server.ServiceManagerClient \ http://localhost:8080/soap/servlet/rpcrouter \ deploy DeploymentDescriptor.xml

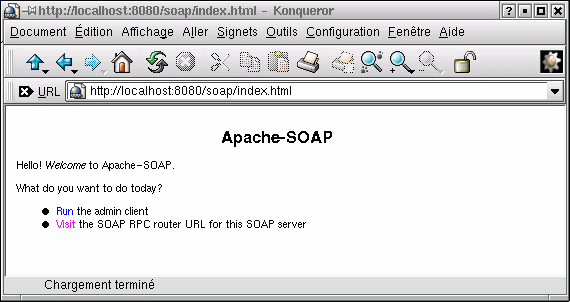

visualisez http://localhost:8080/soap dans un Navigateur
puis clicquer sur admin
Clicquez
Deploy et renseignez :
urn:calcul dans ID
Calcul dans Provider Class
getDouble dans Methods

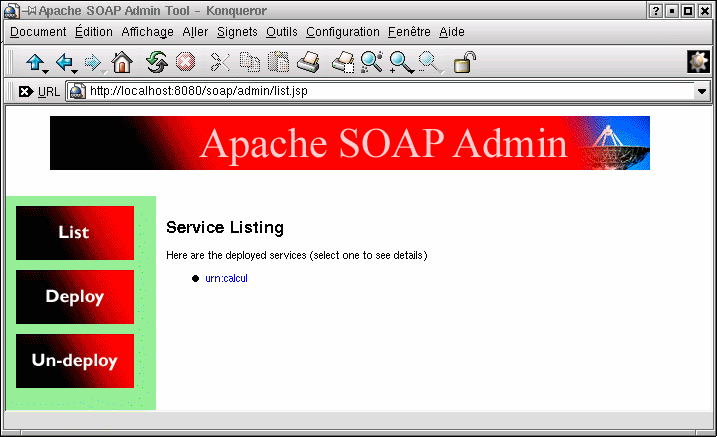

puis validez et regardez List :

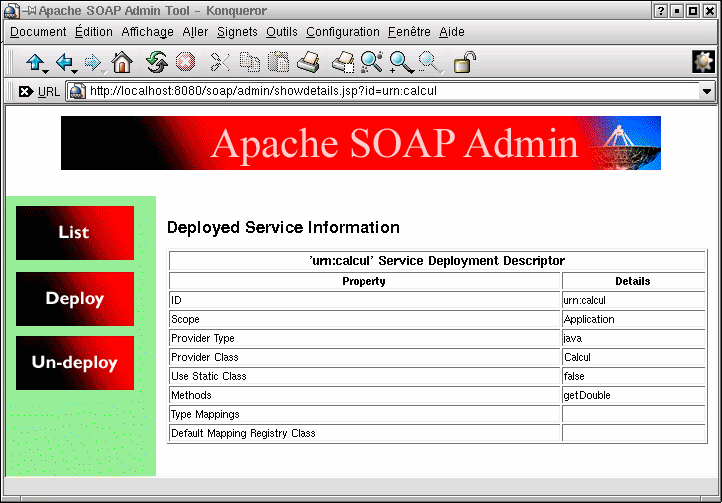

Clicquez sur le
service pour voir les détails :
4. Exécutez le Client
rien de plus simple, dans demo :
$ java ClientCalcul 4.5 invoke service URL= http://localhost:8080/soap/servlet/rpcrouter URN =urn:calcul Result= 9.0

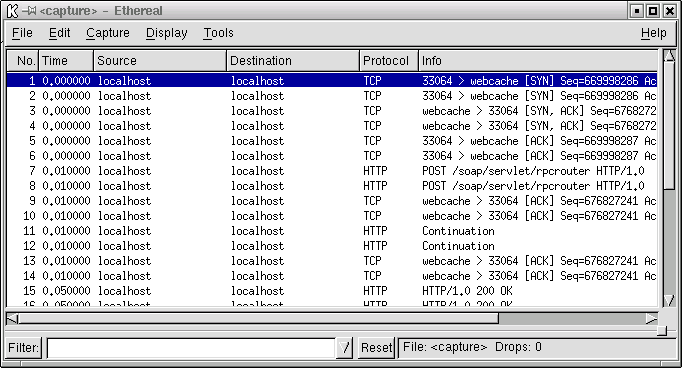

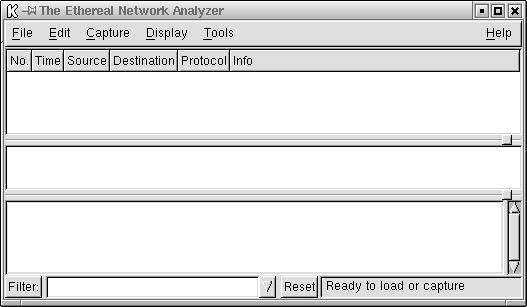

Regardons avec ethereal le flot échangé :
Lancez le client puis stoppez:
Clicquer avec le bouton droit le début de
la requete HTTP POST SOAP
et sélectionnez follow TCP Stream pour obtenir :
POST /soap/servlet/rpcrouter HTTP/1.0
Host: localhost
Content-Type: text/xml; charset=utf-8
Content-Length: 438
SOAPAction: ""
<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<ns1:getDouble xmlns:ns1="urn:calcul"
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<valeur xsi:type="xsd:double">4.5</valeur>
</ns1:getDouble>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
HTTP/1.0 200 OK
Content-Type: text/xml; charset=utf-8
Content-Length: 455
Set-Cookie2: JSESSIONID=xgsc55u4n1;Version=1;Discard;Path="/soap"
Set-Cookie: JSESSIONID=xgsc55u4n1;Path=/soap
Date: Tue, 03 Dec 2002 13:03:10 GMT
Servlet-Engine: Tomcat Web Server/3.2.4
(JSP 1.1; Servlet 2.2; Java 1.4.0; Linux 2.4.2-2 i386;
java.vendor=Sun Microsystems Inc.)
<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<ns1:getDoubleResponse xmlns:ns1="urn:calcul"
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<return xsi:type="xsd:double">9.0</return>
</ns1:getDoubleResponse>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
5. Exercice
Ecrire le client pour faire une requete à l'URL http://services.xmethods.net:80/soap/servlet/rpcrouter avec l'enveloppe ci-dessous et en utilisant les "commodités" des packages soap 2.2.
<?xml version='1.0' encoding='UTF-8'?> <SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance" xmlns:xsd="http://www.w3.org/1999/XMLSchema"> <SOAP-ENV:Body> <tns:getTemp xmlns:tns="urn:xmethods-Temperature" SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"> <zipcode>55406</zipcode> </tns:getTemp> </SOAP-ENV:Body> </SOAP-ENV:Envelope>
