norme W3C: http://www.w3.org/TR/SOAP/

1. Exemples de messages SOAP

<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<ns1:doSpellingSuggestion xmlns:ns1="urn:GoogleSearch"
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<key>cmYEU..................6aXqlf</key>
<phrase>gemany</phrase>
</ns1:doSpellingSuggestion>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>


<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<ns1:doSpellingSuggestionResponse xmlns:ns1="urn:GoogleSearch"
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<return xsi:type="xsd:string">germany</return>
</ns1:doSpellingSuggestionResponse>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

2. la structure du message SOAP

• une enveloppe
  • racine du document XML
  • spécifiant le Namespace SOAP-ENV http://schemas.xmlsoap.org/soap/envelope/
  • souvent la sérialisation attribut encodingStyle est celle de Soap http://schemas.xmlsoap.org/soap/encoding/
• une en-tête optionnelle : Header
• un corps Body

3. le Header optionnel

• indications comme : transactions, session, ...
• l'attribut mustUnderstand :
  • si égal à 1, indique que le header est à prendre en compte au niveau de l'application qui traite le contenu Soap
  • sinon absent ou = à 0

4. le Body

• contient les données pour l'application réceptrice
• utilise l'encodage des types selon l'encodingStyle et le Schema xsd "http://www.w3.org/1999/XMLSchema
• peut contenir 1 ou 0 élément FAULT
  • spécifie les codes d'erreurs, voire plus !
  • en particulier : en réponse à une requête mal formulée
  • exemple :

<SOAP-ENV:Body>
<tns:getTemp xmlns:tns="urn:xmethods-Temperature"
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<zipcode>55406</zip>
</tns:getTemp>
</SOAP-ENV:Body>
 --- PRODUIT LA REPONSE :-----
<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<SOAP-ENV:Body>
<SOAP-ENV:Fault>
<faultcode>SOAP-ENV:Client</faultcode>
<faultstring>parsing error: org.xml.sax.SAXParseException: The element type
&quot;zipcode&quot; must be terminated by the matching end-tag
&quot;&lt;/zipcode&gt;&quot;.</faultstring>
<faultactor>/soap/servlet/rpcrouter</faultactor>
</SOAP-ENV:Fault>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

5. l'encodingStyle de Soap

• types simples : int, float, string, ...
• types composés :
• struct exemple :
  <paireDentier>
  <premier>2</premier>
  <second>3</second>
  </paireDentier>
• array exemple :
  <paireDentier SOAP-ENC:arrayType="xsd:int[2]">
  <number>2</number>
  <number>3</number>
  </paireDentier>

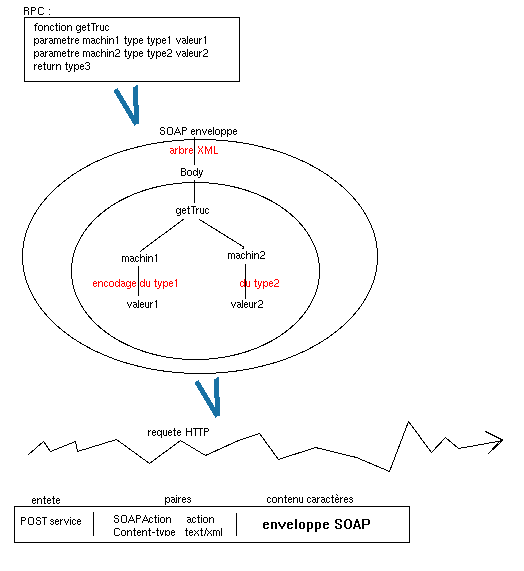

6. RPC encapsulé dans Soap

• l'appel de la méthode est un struct
  • son nom peut être celui de la méthode
  • chaque "accessor" du struct est un parametre (in ou in/out) apparaissant dans le même ordre
    que la signature de la méthode.
    • le nom de l'accessor correspond au nom du parametre
    • correspondance des types
• le résultat de l'appel de la méthode est un struct
  • son nom peut être celui de la méthode suivi de "Response"
  • le premier accessor est la valeur retournée (de nom quelconque)
  • les autres accessors"du struct sont les parametres "in/out" de la méthodes :
    • ils apparaissant dans le même ordre que la signaturede la méthode.
    • le nom de l'accessor correspond au nom du parametre
  • correspondance des types des accessors

7. SOAP encapsulé dans HTTP

• rappels sur HTTP
  • protocole requête-réponse de données caractère
    • 1ère ligne :
      • requête : Action URI versionProtocol
        • action : POST GET ou HEAD
        • versionProtocol HTTP/1.0 ou HTTP/1.1
      • réponse: versionProtocol Etat Phrase
        • etat : 200, 402 ou ...
        • phrase : OK, Unauthorized, ...
    • suivies de plusieures lignes d'en-tête contenant chacune
            une clef : sa valeur
    • suivi d'une ligne vide
    • et enfin le contenu textuel
  • LE protocole de l'Internet
    • simple, peu gourmant
    • disponible sur toutes les pleteformes
    • protocole sans connexion
  • sécurité : HTTPS
• pour SOAP dans HTTP, obligatoire :
  • le type MIME doit être text/xml
  • pour le requêtes doivent être présent :
    • l'URI de l'intent
    • SOAPAction pour le filtrage des firewalls entre_autres
      si valeur "", alors la SOAPAction est par défaut l'URI
• exemple :

POST /soap/servlet/rpcrouter HTTP/1.1
Host: services.xmethods.net
Connection: Keep-Alive, TE
TE: trailers, deflate, gzip, compress
User-Agent: RPT-HTTPClient/0.3-3
SOAPAction: ""
Accept-Encoding: deflate, gzip, x-gzip, compress, x-compress
Content-type: text/xml; charset=utf-8
Content-length: 435
