XML Schema et Marshalling

Marshalling en XML

Pour pouvoir utiliser le XML comme format d'échange entre les serveurs, il faut un mécanisme de transformation entre les types de données de langages d'applications (C, Java, Python, PHP, Perl, ....) et XML :

Marshalling et unmarshalling
- agrégation en XML et l'inverse
- en Java : basé sur API JAXB (java XML Binding)
- La description des données en XML se fait grace à Schéma :
  - XSD un langage XML de descrition de données XML
  - grammaire plus puissante que la DTD

Source de Chien.java

package chien;
public class Chien {
  public String nom;
  public Personne maitre;
  public int nombrePuces;
  public Chien() { }
  public Chien(String n, Personne p, int i) {
    nom = n; maitre = p; nombrePuces = i ;
  }
}

Source de Personne.java

package chien;
public class Personne {
  public String nom;
  public String adresse;
  public Personne() { }
  public Personne(String n, String a) {
    nom = n; adresse = a ;
  }
}

Marshall et unmarshall :

A l'objet instance de Chien :
- de nom milou,
- de maitre la personne :
  - de nom tnitin
  - et d'adresse chateau de moulinsart
- et de nombre de puces 3

correspond le document xml :

<tns:chien xmlns=tns:"urn:MeuteService">
  <tns:nom>milou</tns:nom>
  <tns:maitre>
    <tns:nom>Tintin</tns:nom>
    <tns:adresse>chateau de Moulinsart</tns:adresse>
  </tns:maitre>
  <tns:nombrePuces>3</tns:nombrePuces>
</tns:chien>

son schéma est :

<schema xmlns="http://www.w3.org/2001/XMLSchema"
        xmlns=tns:"urn:MeuteService"
        targetNamespace="urn:MeuteService">
  <complexType name="Personne">
    <sequence>
      <element name="nom" nillable="true" type="xsd:string"/>
      <element name="adresse" nillable="true" type="xsd:string"/>
    </sequence>
  </complexType>
  <element name="Chien">
    <complexType">
      <sequence>
        <element name="nom" nillable="true" type="xsd:string"/>
        <element name="maitre" nillable="true" type="tns:Personne"/>
        <element name="nombrePuces" type="xsd:int"/>
      </sequence>
    </complexType>
  <element>
</schema>

XML Schema

langage de definition de document XML plus puissant que la DTD :

définit des éléments lexicaux, des structures syntaxiques et des types.
permet d'exprimer la "grammaire" :

des langages à structures XML (balises, emboitement, ID, IDRef, ..)
des données des langages de programmation (type complexes, types dérivés, héritage, ...)
des données de tables de bases de données

Pour conformer un document XML à un schema :
<racine
  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://.../monSchema.xsd">
 ........... le document XML ..............
</racine>

Comparaison aux DTDs :
- une DTD peut s'exprimer en schema mais l'inverse est plus rare
- Schema est écrit en XML et non en EBNF comme la DTD
- Schéma contient :
  - des nombreux types simples
  - un mécanisme de type complexe : sequence, choice, ...
  - un mécanisme d'extension de type
  - une forme de spécialisation
- norme : http://www.w3.org/XML/Schema
- un exemple de schema : celui de SOAP

Les constructions de Schema

Fichier schema

MonSchema.xsd :

<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"
            targetNamespace="http://.../monSchema.xsd">
     .... déclarations ....
</xsd:schema>

spécification du Namespace

Commentaires

<xsd:annotation>
  <xsd:documentation>
     .......... commentaire de documentation .............
  </xsd:documentation>
</xsd:annotation>

Déclaration d'élément

<xsd:element name="livre">
    ... description de l'élément  .....
</xsd:element>
le type est içi anonyme
<xsd:element  name="livre" type="TypeLivre"/>
déclaration à partir d'un type simple ou dérivé.
le type est içi nommé

Types complexes

permet de définir un nouveau type
<xsd:complexType name=TypeLivre">
   <xsd:sequence>
     <xsd:element name="titre"   type="xsd:string"/>
     <xsd:element name="auteur" type="xsd:string"/>
  </xsd:sequence>
  <xsd:attribute name="isbn" type="IsbnType"/>
<xsd:complexType/>
plusieures variantes : sequence choice all (peuvent apparaitre ou non et dans n'importe quel ordre)
remarquons la déclaration d'un attribut dans l'exemple précédent
<xsd:complexType name=TypeLivre">
   <xsd:sequence>
     <xsd:element name="titre"   type="xsd:string"/>
     <xsd:element name="auteur" type="xsd:string"
                  minOccurs="1" maxOccurs="unbounded"/>
  </xsd:sequence>
</xsd:complexType>
un certain nombre d'attributs précise les définitions : default, fixed, minOccurs, ....
içi, le nombre d'occurrence de l'élément

Groupe de définitions

il est possible de grouper des definitions
- Ci-dessous, un groupe nommé d'attributs

<xsd:attributeGroup name="AttributsLivre">
   <xsd:attribute name="isbn" type="IsbnType"/>
   <xsd:attribute name="prix" type="xsd:float"/>
</xsd:attributeGroup>

utilisation :

<xsd:complexType name=TypeLivre">
   <xsd:sequence>
     <xsd:element name="titre"   type="xsd:string"/>
     <xsd:element name="auteur" type="xsd:string"/>
  </xsd:sequence>
  <xsd:attributeGroup ref="AttributsLivre"/>
</xsd:complexType>

Type simple

boolean,
string,
base64Binary, ....,
integer, int, positiveInteger, ... , long, unsignedInt, ....
decimal, float, double,
time,date, duration, ...
ID, IDREF, ENTITY, NOTATION, ....

Dérivation de type par restriction

<xsd:simpleType name="centPremierEntier">
  <xsd:restriction base="xsd:integer">
    <xsd:minInclusive value="0"/>
    <xsd:maxInclusive value="99"/>
  </xsd:restriction>
</xsd:simpleType>
est obtenue grace à 2 facettes : minInclusive et maxInclusive
Ceci est une définition de type simple

la restriction est possible sur une définition de type complex
<xsd:simpleType name="TypeNumeroVoiture">
  <xsd:restriction base="xsd:string">
    <xsd:pattern value="\d{4} [A-Z]{2} \d{2}"/>
  </xsd:restriction>
</xsd:simpleType>
obtenu grace à la facette pattern.

Dérivation de type par extension :

<xsd:complexType name="TypeELivre">
   <xsd:complexContent>
     <xsd:extension base="TypeLivre"/>
       <xsd:sequence>
         <xsd:element name="url" type="xsd:anyURI"/>
      </xsd:sequence>
     </xsd:extension>
   </xsd:complexContent>
</xsd:complexType>

Limitation :

il aurait été possible d'empêcher la dérivation précédente ainsi :
<xsd:complexType name=TypeLivre" final="extension">
                  ..........
<xsd:complexType/>

Type Abstract :

a l'inverse, il est possible de déclarer un type abstract

<xsd:complexType name="TypeDocument" abstract="true"/>

<xsd:complexType name="TypeLivre">
  <xsd:complexContent>
   <xsd:extension base="target:TypeDocument"/>
  </xsd:complexContent>
...

Importer/Inclure d'autres schemas :

 <xsd:include schemaLocation="http://.../autre_schema.xsd"/>

Facettes :
- chaque type de donnée est caractérisée par :
  - son espace de valeurs
  - son espace lexical
  - ses facettes
- les représentations lexicales 6.5 et 6.50 peuvent correspondre à la même valeur d'un xsd:float
  et 6.5 est aussi une valeur de xsd:string
- les facettes sont des propriétés :
  - comme égalité, ordre, borne, ...
    qui s'appliquent à tous les types
  - mais aussi : length, minLength, ..., pattern, enumeration, minExclusive, ...,
    precision, scale, encoding, duration, period, whitespace, ....
    qui s'appliquent à certains types
et le reste :
- unicité, key, ...
- list, enumeration, union,....
- namespace, ...
- any, ...
- substitutiongroup, ..

JAXB

Java XML Binding
récupérer l'API JAXB sur le site java.sun.com
- Décompactez-le :
  $ java -jar JAXB2_20070122.jar
- Préparer les variables PATH et CLASSPATH :
  JAVA_HOME=/usr/lib/jvm/java-1.5.0-sun/jre ; export JAVA_HOME JAXB_HOME=$HOME/repertoire/jaxb-ri-20070122; export JAXB_HOME PATH=$JAXB_HOME/bin:$PATH ; export PATH CLASSPATH=.:$JAXB_HOME/lib/activation.jar: $JAXB_HOME/lib/jaxb-impl.jar: $JAXB_HOME/lib/jaxb1-impl.jar: $JAXB_HOME/lib/jaxb-xjc.jar: $JAXB_HOME/lib/jaxb-api.jar: $JAXB_HOME/lib/jsr173_1.0_api.jar; export CLASSPATH
  recuperez setpathxsd<:font>
- le rendre executable et l'executer sans "fork" :
  $ chmod u+x setpathxsd
  $ . setpathxsd
- Rendre exécutable les outils de transformations Java2Schema et Schema2Java :
  $ chmod u+x $JAXB_HOME/bin/*.sh

Transformation Schema2Java :

soit le fichier de schema chien.xsd :

<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema">
  <xsd:element name="chien">
    <xsd:complexType>
      <xsd:sequence>
        <xsd:element name="nom" type="xsd:string"/>
        <xsd:element name="maitre" type="personne"/>
        <xsd:element name="puces" type="xsd:int"/>
      </xsd:sequence>
    </xsd:complexType>
  </xsd:element>
  <xsd:complexType name="personne">
    <xsd:sequence>
      <xsd:element name="nom" type="xsd:string"/>
      <xsd:element name="adresse" type="xsd:string"/>
    </xsd:sequence>
  </xsd:complexType>
</xsd:schema>

compiler le schema :$ xjc.sh chien.xsd -p chienp parsing a schema... compiling a schema... chienp/Chien.java chienp/ObjectFactory.java chienp/Personne.java
- pour obtenir un package de classes JAVA nommé chienp
  - la classe Chien
  - et la factory
générer la documentation de ce package:$ javadoc -package chienp -sourcepath . -d doc_chienp/api -windowtitle "Interface pour chien.xsd"

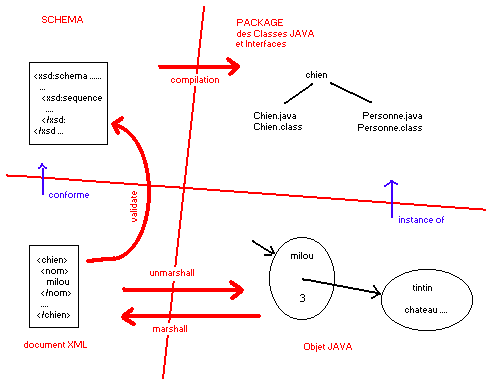

le "binding" JAVA XSD est approxivement le suivant :
- xsd:int int
- xsd.long long
- xsd:float float
- xsd:double double
- xsd:boolean boolean
- xsd:hexBinary byte[]
- xsd:string java.lang.String
- xsd:dateTime java.util.Calendar
- xsd:time java.util.Calendar
- xsd:date java.util.Calendar
- xsd:complexType :
  - complex type Classe voire Interface
  - attribute property (getNomDeAttribut et setNomDeAttribut)
  - element property (getNomDElement et setNomDElement)
  - element à plusieurs occurences List
- XML Namespace package

Unmarshalling :

transformer un document XML en objet(s) Java
il s'agit de tranformer un document XML conforme au schema chien.xsd en des objets instance des classes du package chienp
unmarshall, c'est désagréger

le fichier xml à tranformer est milou.xml

<?xml version="1.0"?>
<chien>
  <nom>milou</nom>
  <maitre>
     <nom>tintin</nom>
     <adresse>chateau de moulinsart</adresse>
  </maitre>
  <puces>5</puces>
</chien>

Source de Transform.java

import java.io.FileInputStream;
import java.io.IOException;
import javax.xml.bind.JAXBContext;
import javax.xml.bind.JAXBException;
import javax.xml.bind.Unmarshaller;
import chienp.*;

public class Transform {
    public static void main(String[] args) {
        try {
            JAXBContext jc = JAXBContext.newInstance("chienp");
            Unmarshaller u = jc.createUnmarshaller();
            Chien mimi =
                (Chien)u.unmarshal(new FileInputStream("milou.xml"));
            System.out.println("nom du chien :" +mimi.getNom());
            Personne mait = mimi.getMaitre();
            System.out.println("nom du maitre :" +mait.getNom() );
            System.out.println("adresse du maitre : " +mait.getAdresse());
            System.out.println("nombre de puces = " +mimi.getPuces());
        } catch( Exception e ) {
            e.printStackTrace();
        }
    }
}

Les méthodes getMaitre, getNom, .... sont celles du package chienp

COMPILATION et EXECUTION :
$ javac chienp/*.java$ javac Transform.java $ java Transform nom du chien :milou nom du maitre :tintin adresse du maitre : chateau de moulinsart nombre de puces = 5L'objet obtenu contient bien les informations du document xml "milou.xml"

Transformationb> Java2Schema :

soit le package chienp :



    $ schemagen.sh chienp/*.java

    Note: Writing schema1.xsd

pour obtenir un schema :

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<xs:schema version="1.0" xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:element name="chien">
    <xs:complexType>
      <xs:sequence>
        <xs:element name="nom" type="xs:string"/>
        <xs:element name="maitre" type="personne"/>
        <xs:element name="puces" type="xs:int"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>
  <xs:complexType name="personne">
    <xs:sequence>
      <xs:element name="nom" type="xs:string"/>
      <xs:element name="adresse" type="xs:string"/>
    </xs:sequence>
  </xs:complexType>
</xs:schema>

Marshalling :

il s'agit de transformer un objet en document XML
- içi, un objet Chien en document XML
marshall, c'est agréger

Source de Creer.java

import javax.xml.bind.JAXBContext;
import javax.xml.bind.JAXBException;
import javax.xml.bind.Marshaller;
import chienp.*;

public class Creer {
    public static void main( String[] args ) {
        try {
            JAXBContext jc = JAXBContext.newInstance( "chienp" );
            ObjectFactory factory = new ObjectFactory();
            Chien medor = factory.createChien();
            medor.setNom("medor");
            Personne memere = factory.createPersonne();
            memere.setNom("Michu");
            memere.setAdresse("impasse du puit");
            medor.setMaitre(memere);
            medor.setPuces(76);
            Marshaller m = jc.createMarshaller();
            m.setProperty( Marshaller.JAXB_FORMATTED_OUTPUT, Boolean.TRUE);
            m.marshal(medor, System.out);
        } catch( Exception e ) {
            e.printStackTrace();
        }
    }
}

Les méthodes createChien, setNom, .... sont celles du package chienp

COMPILATION et EXECUTION :
$ javac Creer.java $ java Creer <?xml version="1.0" encoding="UTF-8" standalone="yes"?> <chien> <nom>medor</nom> <maitre> <nom>Michu</nom> <adresse>impasse du puit</adresse> </maitre> <puces>76</puces> </chien>L'objet construit est bien transformé en document xml

exercice

Voici le célèbre Chat des BDs de Johann SFAR :

import javax.xml.bind.annotation.XmlAccessType;
import javax.xml.bind.annotation.XmlAccessorType;
import javax.xml.bind.annotation.XmlElement;
import javax.xml.bind.annotation.XmlRootElement;
import javax.xml.bind.annotation.XmlType;
@XmlAccessorType(XmlAccessType.FIELD)
@XmlType(name = "", propOrder = {
    "nom",
    "rabin",
    "aFaitSaBarMitsva",
    "albums"
})
@XmlRootElement(name = "ChatDuRabin")
public class ChatDuRabin {
  public String nom = "";
  public String rabin = null;
  public boolean aFaitSaBarMitsva  = false;
  public String[] albums = null;
 public ChatDuRabin()
    {  }
  public ChatDuRabin(String n, String r, boolean m, String[]a)
    { nom=n; rabin=r; aFaitSaBarMitsva=m ; albums=a; }
}

générer un schema équivalent
puis, à partir de ce shéma, obtenir un package nommé "sfar" de classes JAVA
enfon supprimez la classe initiale .java et .class pour eviter des Pbs de compilation
A l'aide de Creer.java, créez un objet chat du rabin et "marshall"-lez le en document xml
- nom : "chat"
- rabin : "Abraham Sfar"
- et non, il n'est pas juif !
- les albums sont "La Bar-Mitsva", "Le Malka des Lions", "L'Exode"
Enfin "unmarshaller" le document xml en un objet
Correction
